1.產品概述

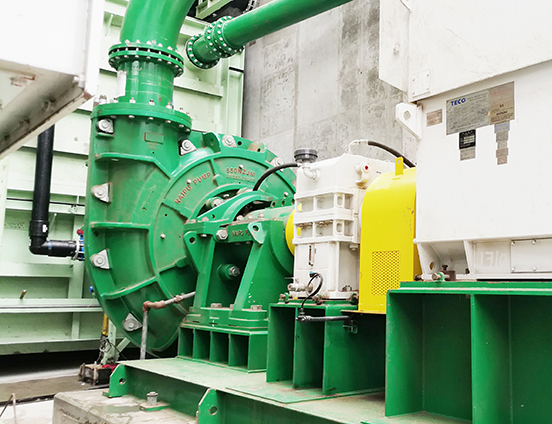

NZJM系列渣漿泵為新一代重型渣漿泵，專門針對磨機排料輸送到旋流器而設計的重型渣漿泵。結構上采用臥式雙殼體，同樣內層殼體為過流易損件，需周期性更換，根據工況條件的差異可選用高鉻金屬或橡膠材質，但葉輪一般采用高鉻金屬。由于為針對磨機排料輸送，在結構設計上采用超重磨損設計，水力設計上通過ANSYS進行固液耦合計算，預測磨損，同時采用大直徑葉輪設計，降低泵的工作轉速，在水力模型上進一步提升抗磨損性能。

2.產品特點

1) 采用護板可調技術，實現葉輪與護板間隙的在線調節，保證過過流件在一定的磨損后，能繼續保持較小的間隙，減少回流及大顆粒的進入，提升過流部件的使用壽命；

2) 根據工況條件，護套可選用高鉻金屬或橡膠，當采用金屬材質時，泵結構則采用單殼體形式；

3) 部分渣漿泵可提供順時針及逆時針兩種旋向的結構形式，方便現場出口方向的布置；

4) 同樣采用臥式雙殼體設計，現場安裝維護相對更加方便；

5) 軸承組件采用重載軸承設計，采用脂潤滑，不需要外接油站，只需定期維護加脂即可，軸承組件可選配加裝測溫元件，方便現場自動化控制；

6) 軸封形式采用簡單可靠的填料密封，由于工況特殊性，不推薦其他形式的密封方式；

7) 泵與電機之間的連接方式根據工況及現場條件，可采用皮帶、聯軸器、減速機等方式；

8) 該系列渣漿泵只能單級使用；

9) 泵出口方向可按八個角度選裝安裝，以適應現場管路安裝。

3.適用范圍

1) 該系列渣漿泵為磨機排料專用重型渣漿泵，適用于有色、黑色等金屬礦山磨礦排料到旋流器的礦漿輸送；

2) 推薦使用的單級揚程低于60m，最大輸送揚程可達到70m；

3) 適用最高礦料重量濃度低于65%；

4) 當選用橡膠材質過流件時，輸送礦漿溫度推薦不超過70℃；

5) 渣漿泵耐壓值不超過900Kpa，只能單級使用。

4.規格及流量范圍

目前NZJM系列口徑從200-650，總計8種規格型號，下表為NZJM系列渣漿泵在對應轉速下的最佳效率點，在實際運用，可以通過調節渣漿泵的轉速來調整各口徑泵的工作范圍，如涉及到選型還請聯系我們。
