橡膠圓筒篩

圓筒篩是近年來在世界范圍內興起的一種結構簡單、安裝方便、使用可靠、效率高的分篩設備。廣泛應用于各種大型自磨機、半自磨機、球磨機出料端的物料分級，成功用于各種金屬礦山選礦系統。

橡膠圓筒篩性能特點

耐普礦機生產的圓筒篩綜合了世界上所有圓筒篩的基本優良特性，運用耐普礦機獨創技術，使得產品具有如下特性：

1、篩分效率高，不堵礦。

2、結構簡單，占用空間少，安裝檢修方便，不需單獨配置驅動裝置和動力源。

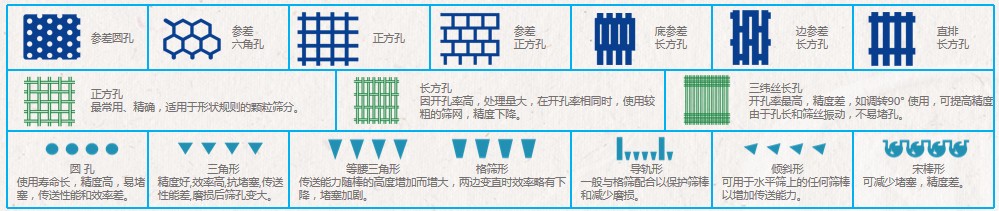

3、圓筒篩篩板及導流板采用高耐普橡膠或聚氨脂材料制造，可根據客戶要求配置各種孔形、孔徑的篩板，可根據用戶要求選材和設計，使用壽命達1~2年。

4、圓筒篩篩板的安裝方式采用鑲嵌式，不使用一個螺栓,安裝拆卸方便；可靠，篩板基條采用不銹鋼制造,可保證長期不更換，是目前世界上更換篩網次數最少的結構。

5、維修成本低。

橡膠圓筒篩結構形式

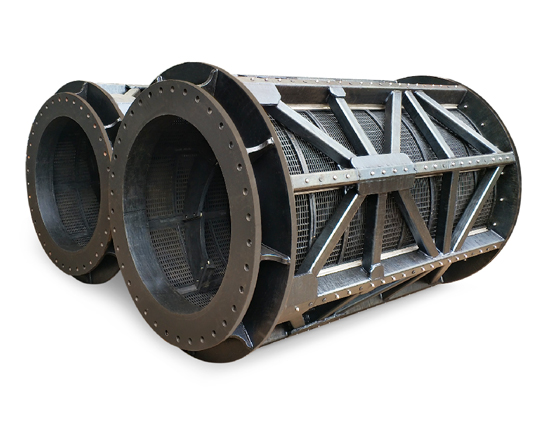

橡膠圓筒篩產品主要由金屬框架及橡膠篩板或聚氨脂篩板組成。耐普礦機可以根據客戶的不同要求進行研究開發符合選礦工藝要求的不同結構形式的橡膠圓筒篩。

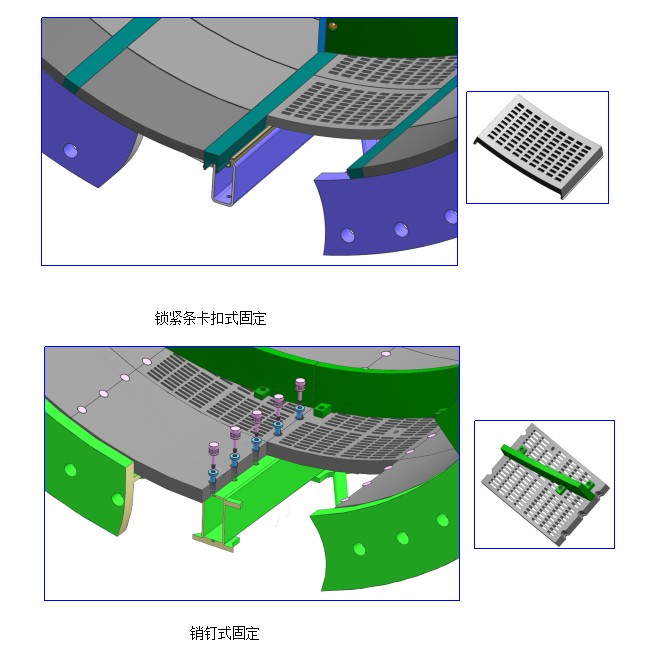

篩板安裝方式圖

橡膠圓筒篩使用典型案例

墨西哥最大的礦業公司旗下二選廠擁有6臺Φ7.32x13m球磨機，處理礦量15萬噸/天?，F(xiàn)場使用的磨機圓筒篩存在篩分能力不足，物料不能徹底篩透問題，現場技術人員經多次優化改進，問題一直未能解決。

2019年5月，江西耐普礦機新材料股份有限公司技術人員到該集團二選廠現場考察，在現場收集運行數據并進行計算分析，找出問題的根源，完成了圓筒篩優化設計方案并進行會議交流研討。

2020年6月，由江西耐普礦機新材料股份有限公司制造一套Φ7.32x13m球磨機圓筒篩在2號磨機安裝使用，并對2、3、4號三臺磨機的篩上物進行取樣分析，數據如下：

篩上物料的粒徑分布如下：

檢測數據分析結論：耐普礦機圓筒篩的運行效果超出了預期，和3號及4號磨機相比，篩上物降低了69％和60.4%。粒度分析表得出,與其他兩個圓筒篩相比，耐普礦機圓筒篩大于0.5”的顆粒為76.4％，而3號和4號磨機的圓筒篩分別為30.7％和35.3％。

應用說明

1、柱形圓筒篩、外循環式錐形篩主要用于磨機排礦分質，清除粗大礦粒及碎鋼球，提高旋流器的分級效率及泵的使用壽命。

2、預分級自返式圓筒篩主要用于格子型球磨機及自磨機排礦分級，有效控制下一段磨機的給礦粒徑，滿足選礦工藝要求。

3、分質分級圓筒篩既能清除粗大碎鋼球又能有效控制下一段磨機的給礦粒徑，將中間粒級返回再磨的筒篩。
